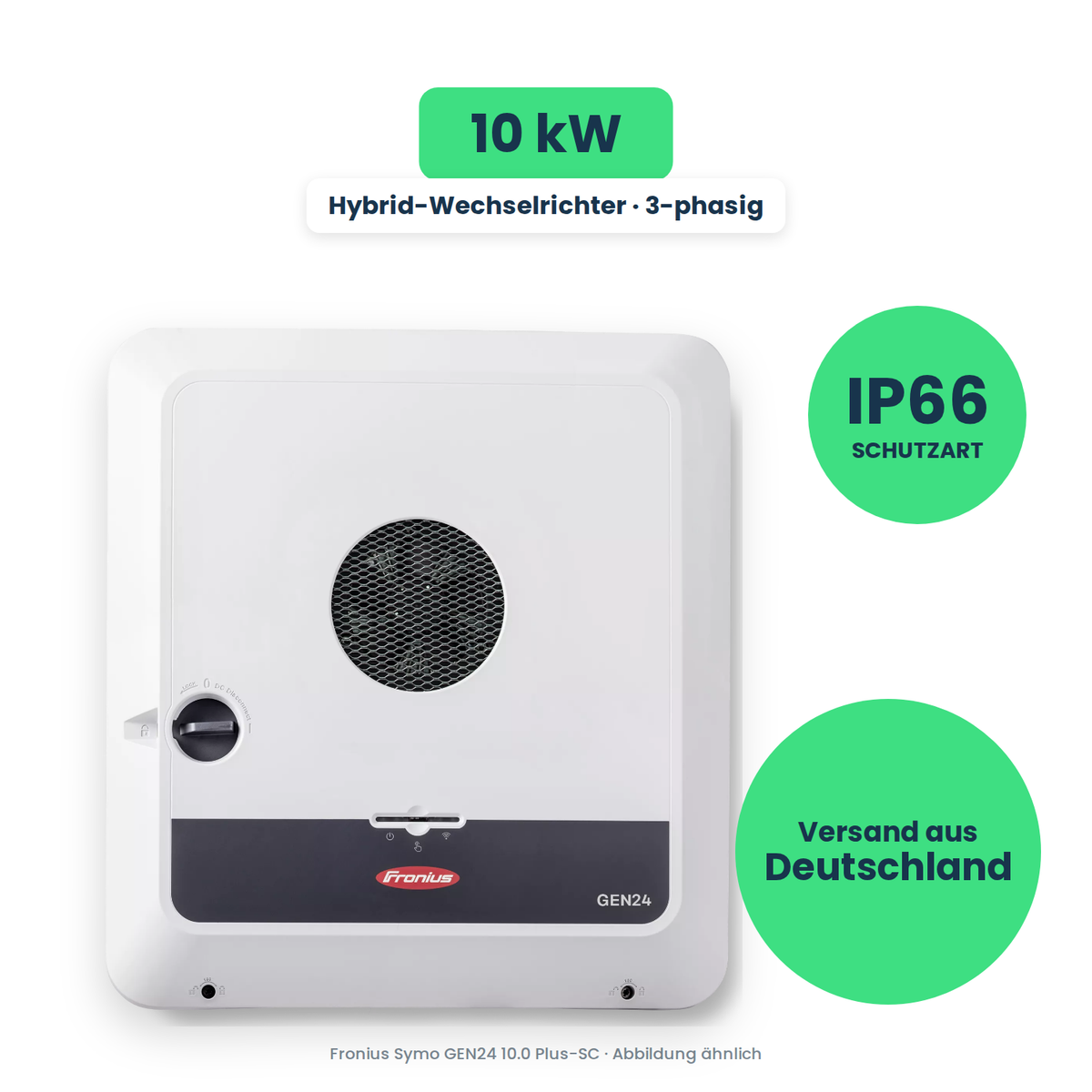

Fronius Symo GEN24 10.0 Plus-SC – 10 kW Hybrid-Wechselrichter mit integrierter Lichtbogenerkennung

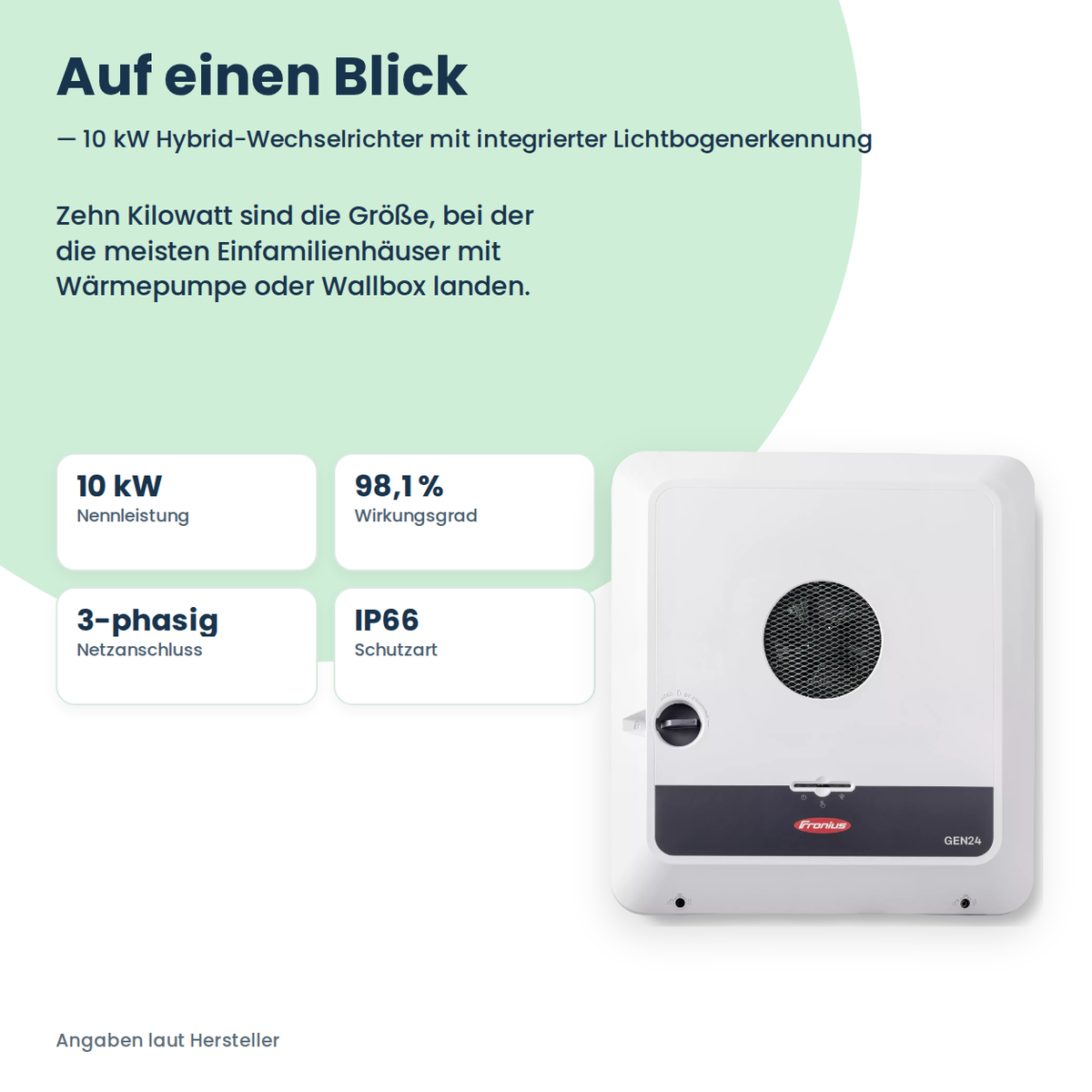

Zehn Kilowatt sind die Größe, bei der die meisten Einfamilienhäuser mit Wärmepumpe oder Wallbox landen. Der Symo GEN24 10.0 Plus-SC deckt eine Dachanlage bis 15 kWp ab, speist dreiphasig ins Hausnetz ein und übernimmt gleichzeitig die Steuerung eines Batteriespeichers – alles in einem Gerät.

Das Kürzel SC steht für die Ausführung mit integrierter Lichtbogenerkennung. Die Arc Guard Technology überwacht die Gleichstromseite auf Störlichtbögen – jene Funkenstrecken, die an gealterten Steckverbindern oder beschädigten Kabeln entstehen können – und schaltet die Anlage im Fehlerfall ab. Bei manchen Bauvorhaben und Versicherern ist das ein Thema, bevor überhaupt über Erträge gesprochen wird.

Als Hybrid-Gerät bringt der Wechselrichter die Batterieanbindung bereits mit. Der Speicher hängt als Gleichstromquelle direkt am Gerät und nicht am Hausnetz, was eine Umwandlungsstufe spart. Ob die Batterie sofort oder erst in drei Jahren dazukommt, spielt für die Installation keine Rolle.

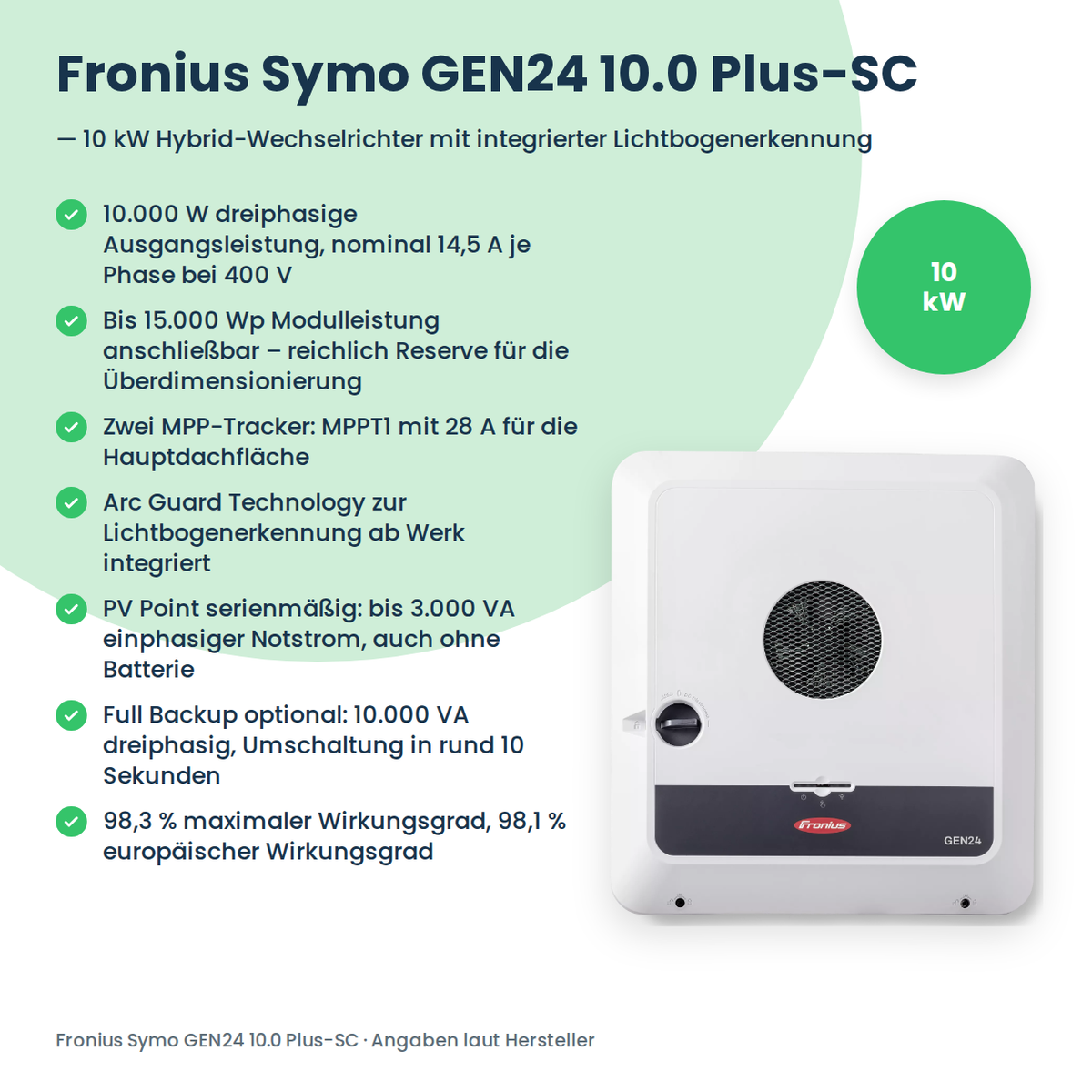

Alle Vorteile auf einen Blick

• 10.000 W dreiphasige Ausgangsleistung, nominal 14,5 A je Phase bei 400 V
• Bis 15.000 Wp Modulleistung anschließbar – reichlich Reserve für die Überdimensionierung
• Zwei MPP-Tracker: MPPT1 mit 28 A für die Hauptdachfläche, MPPT2 mit 14 A für eine zweite Ausrichtung
• Arc Guard Technology zur Lichtbogenerkennung ab Werk integriert
• PV Point serienmäßig: bis 3.000 VA einphasiger Notstrom, auch ohne Batterie
• Full Backup optional: 10.000 VA dreiphasig, Umschaltung in rund 10 Sekunden
• 98,3 % maximaler Wirkungsgrad, 98,1 % europäischer Wirkungsgrad
• IP66, −25 bis +60 °C, Innen- und Außenmontage zulässig

Dachbelegung: 10 kW Wechselrichter, 15 kWp Module

Anschließen darfst du bis zu 15.000 Wp Modulleistung – anderthalbmal so viel wie die Nennleistung auf der Wechselstromseite. Diese Überdimensionierung ist gewollt: Eine Dachanlage erreicht ihren Nennwert nur an wenigen klaren Sommermittagen, den Rest des Jahres arbeitet sie deutlich darunter.

Ein MPP-Tracker sucht für seinen Modulstrang den optimalen Arbeitspunkt aus Spannung und Strom; zwei davon erlauben zwei unterschiedlich ausgerichtete Dachflächen. Beim Auslegen der Stränge ist der MPP-Bereich bei Nennleistung wichtig: 246 bis 800 V. Ein zu kurzer String erreicht diese Spannung im Winter nicht zuverlässig, ein zu langer überschreitet im Kalten die zulässigen 1.000 V Eingangsspannung. Das ist Sache der Planung durch den Fachbetrieb.

Notstrom: zwei Ausbaustufen, zwei Aufwände

Der PV Point ist eingebaut und kostet nichts extra. Bei Netzausfall schaltet der Wechselrichter nach rund 15 Sekunden auf eine separate einphasige Leitung mit bis zu 3.000 VA um. Diese Leitung muss allerdings vorhanden sein: Sie wird bei der Installation gelegt und im Verteiler getrennt abgesichert. Ohne sie bleibt die Funktion ungenutzt.

Das Full Backup versorgt bei Netzausfall das gesamte Hausnetz dreiphasig mit bis zu 10.000 VA, davon 4.225 VA je Phase, und schaltet in etwa 10 Sekunden um. Dafür braucht es zusätzliche Umschaltkomponenten im Schaltschrank – Backup Controller und Backup Switch. Diese Entscheidung sollte vor dem Bau des Zählerschranks fallen, nicht danach.

Speicher, Smart Meter und Schnittstellen

Batterieseitig arbeitet das Gerät mit 160 bis 700 V und maximal 22 A; die maximale Lade- und Entladeleistung beträgt 10.300 W. Freigegeben sind Fronius Reserva, BYD Battery-Box HVS/HVM und HVS+/HVM+ sowie LG FLEX. Bei der Fronius Reserva ist die Kombination besonders naheliegend, weil dann Wechselrichter und Speicher vom selben Hersteller kommen und der Support beides gemeinsam sieht.

Damit der Wechselrichter weiß, wie viel Strom das Haus gerade zieht, gehört ein Smart Meter in den Zählerschrank. Er wird über eine der beiden RS485-Schnittstellen angebunden, an denen auch Batterie und Fronius Ohmpilot hängen können.

Montage, Geräusch und Anmeldung

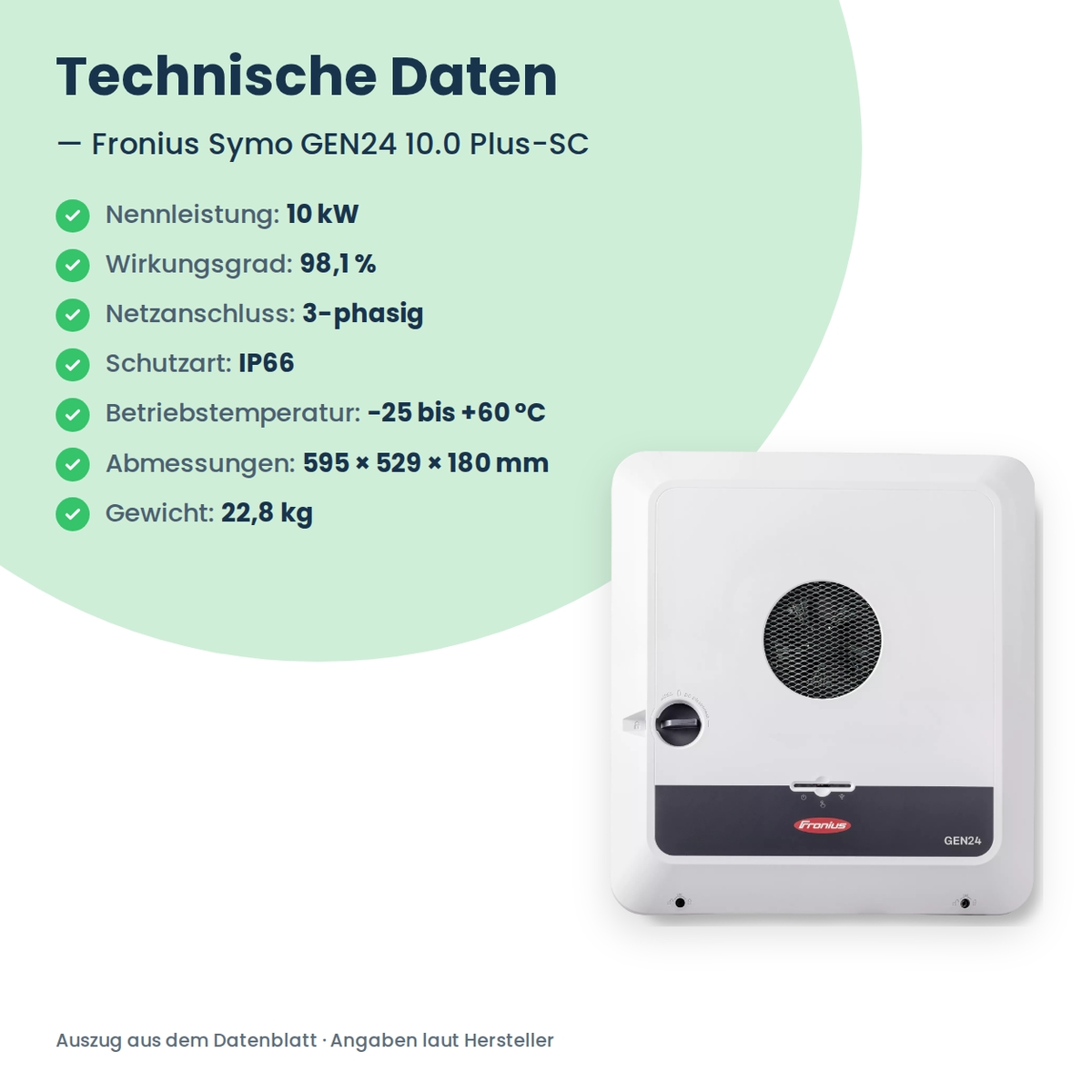

IP66 und −25 bis +60 °C erlauben die Außenmontage. Die aktive Kühlung arbeitet mit bis zu 47 dB(A) – hörbar, aber im Technikraum, Keller oder an der Garagenwand unproblematisch. Das Gerät wiegt 22,8 kg und misst 595 × 529 × 180 mm.

Anschluss und Inbetriebnahme dürfen ausschließlich von einer Elektrofachkraft ausgeführt werden. Vor Inbetriebnahme ist die Anlage beim Netzbetreiber anzumelden und im Marktstammdatenregister einzutragen. Das Gerät erfüllt unter anderem VDE AR-N 4105 und EN 50549.

Hinweis: Batteriespeicher, Smart Meter und die Umschaltkomponenten für Full Backup (Backup Controller, Backup Switch) gehören nicht zum Lieferumfang. Der Notstromabgang des PV Point setzt eine eigens verlegte und im Verteiler getrennt abgesicherte Leitung voraus – ohne diese Vorbereitung lässt sich die Funktion nicht nutzen.

Technische Daten: Fronius – Datenblatt Fronius Symo GEN24 SC & GEN24 Plus SC 3.0 - 12.0 kW (DE) (PDF)
