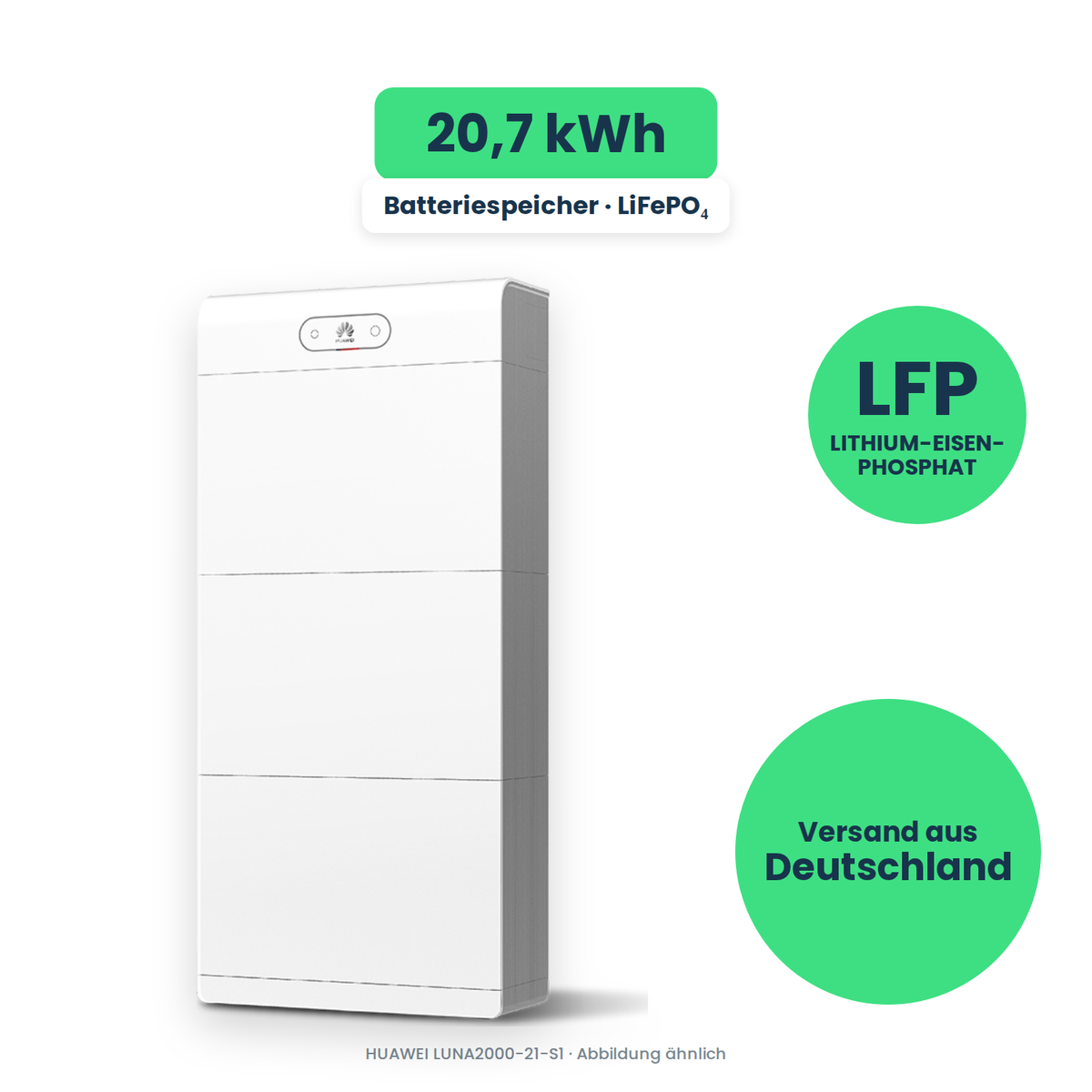

HUAWEI LUNA2000-21-S1 – 20,7 kWh, der Vollausbau eines Speicherturms

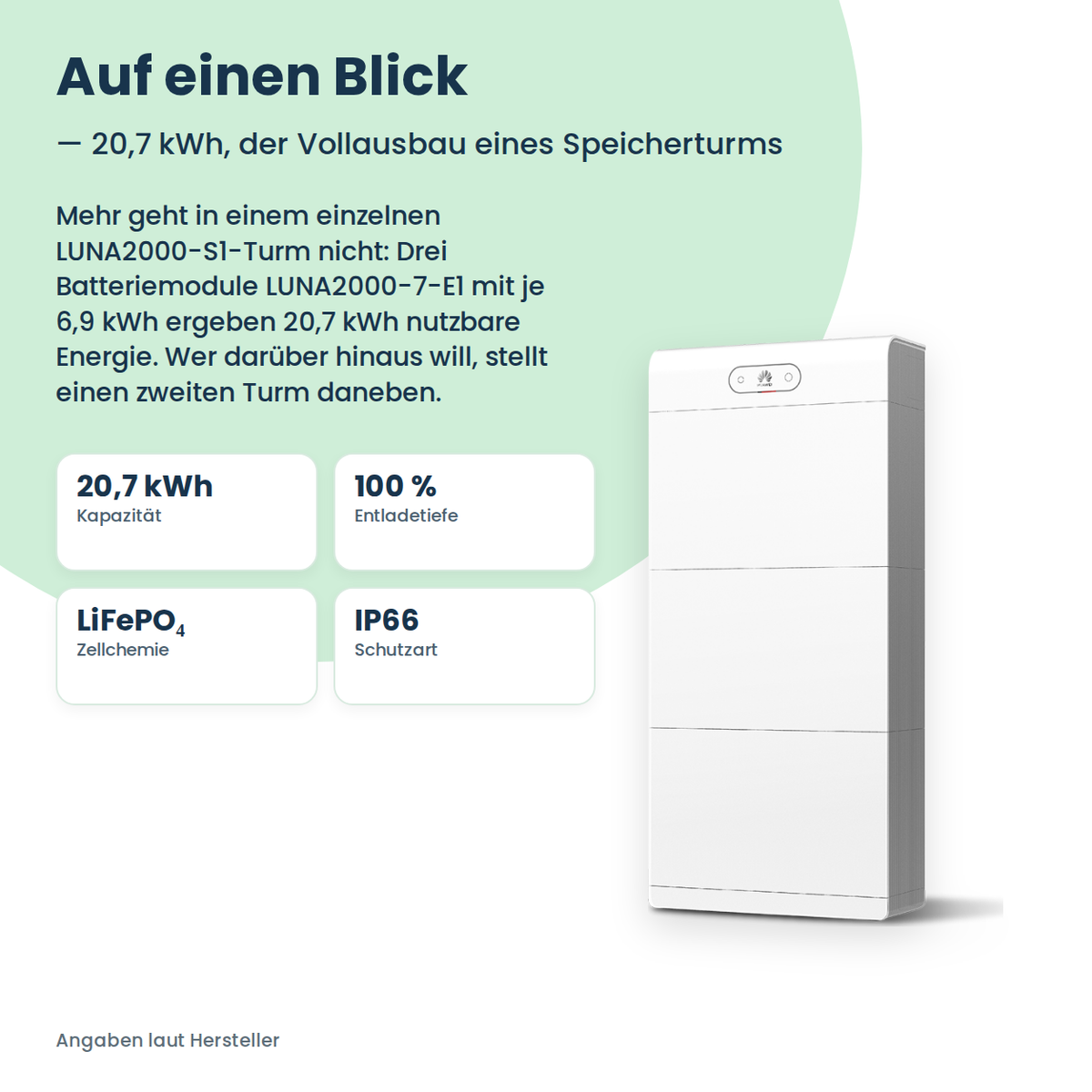

Mehr geht in einem einzelnen LUNA2000-S1-Turm nicht: Drei Batteriemodule LUNA2000-7-E1 mit je 6,9 kWh ergeben 20,7 kWh nutzbare Energie. Wer darüber hinaus will, stellt einen zweiten Turm daneben.

Diese Größe kaufen Haushalte, bei denen der Verbrauch das ganze Jahr über hoch bleibt, und Betreiber, denen die Überbrückung eines längeren Netzausfalls wichtig ist. Mit 10,5 kW Lade- und Entladeleistung kommt der Speicher auch mit mehreren Großverbrauchern gleichzeitig zurecht.

Der Anschluss erfolgt DC-gekoppelt über das Leistungsmodul LUNA2000-10KW-C1 an einen Huawei-Wechselrichter der SUN2000- oder SUN5000-Reihe.

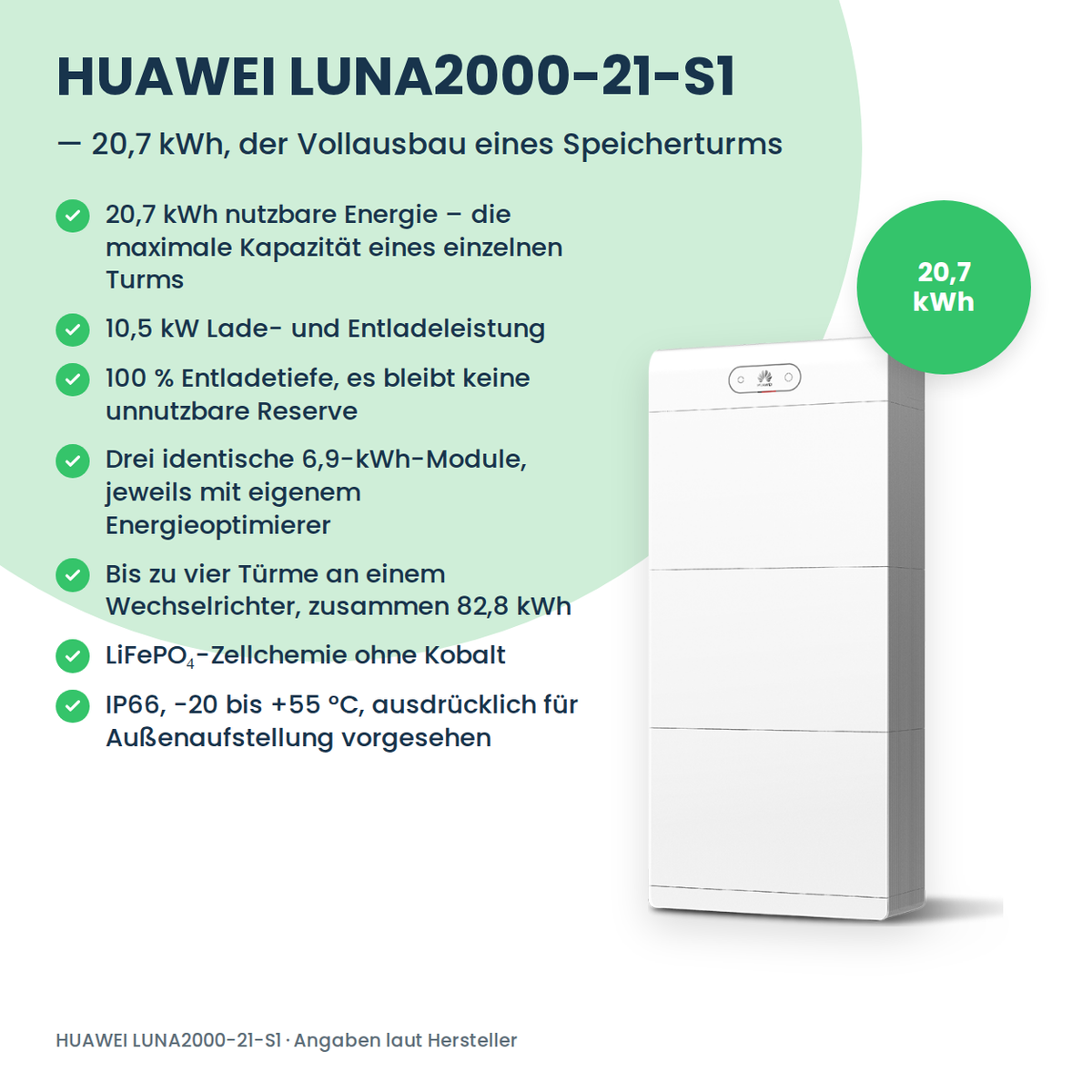

Alle Vorteile auf einen Blick

• 20,7 kWh nutzbare Energie – die maximale Kapazität eines einzelnen Turms
• 10,5 kW Lade- und Entladeleistung
• 100 % Entladetiefe, es bleibt keine unnutzbare Reserve
• Drei identische 6,9-kWh-Module, jeweils mit eigenem Energieoptimierer
• Bis zu vier Türme an einem Wechselrichter, zusammen 82,8 kWh
• LiFePO₄-Zellchemie ohne Kobalt
• IP66, −20 bis +55 °C, ausdrücklich für Außenaufstellung vorgesehen
• Lüfterlos gekühlt, unter 29 dB
• Löscheinrichtung je Batteriemodul, Überwachung auf Zellebene
• Passende Wandhalterung als Zubehör erhältlich

Anschluss, Spannung und Kommunikation

Das Leistungsmodul unter dem Turm verbindet die Batterie mit dem Wechselrichter und regelt Laden und Entladen. Der Batteriestrang arbeitet zwischen 350 und 560 V an einphasigen und zwischen 600 und 980 V an dreiphasigen Wechselrichtern.

Nach außen kommuniziert das System über RS485 und FE, zwischen den Batteriemodulen drahtlos. CAN dient ausschließlich der Verständigung mehrerer Speicher untereinander im Parallelbetrieb.

Voraussetzungen: Wechselrichter und Zubehör

Kompatibel ist der Speicher mit den unten gelisteten Wechselrichtern der Reihen SUN2000 und SUN5000. Für vier parallele Türme sind ausschließlich die Wechselrichter der Reihe SUN2000-12/15/17/20/25K-MB0 freigegeben.

Serienmäßig steht das System auf dem Standfuß; für die 21er-Variante gibt es die Wandhalterung als Zubehör. Leistungsmodul und Batteriemodule sind laut Datenblatt separat bestellbare Teile – prüfe vor dem Kauf, welche Komponenten im Angebot enthalten sind.

Notstrom und Inselbetrieb

Auch beim größten Turm gilt: Ohne SmartGuard Backup-Box gibt es keinen Notstrom. Die Box trennt bei einem Netzausfall das Haus vom öffentlichen Netz und ist die Voraussetzung dafür, dass der Wechselrichter ein Inselnetz aufbauen darf.

Mit 20,7 kWh im Rücken lässt sich ein Ausfall über einen ganzen Tag hinweg abfedern, sofern die Verbraucher entsprechend zurückgefahren werden. Der Umfang des Notstromkreises wird bei der Installation festgelegt.

Ausbau über mehrere Türme

Ein Turm ist mit drei Batteriemodulen ausgereizt. Für mehr Kapazität schaltet man Türme parallel: bis zu vier Stück an einem Wechselrichter, in Summe 82,8 kWh.

Das ist weniger exotisch, als es klingt – bei landwirtschaftlichen Betrieben, Werkstätten oder Mehrfamilienhäusern mit gemeinschaftlicher Versorgung ist das eine gängige Auslegung. Entscheidend ist, dass der Wechselrichter den Parallelbetrieb unterstützt.

Aufstellung, Statik und Anmeldung

Der Turm ist 1.230 mm hoch und wiegt 216 kg. Jedes Batteriemodul allein wiegt 68 kg, das Leistungsmodul 10 kg. Prüfe Tragfähigkeit des Untergrunds und Transportweg vor der Lieferung.

IP66, Konvektionskühlung, Betriebstemperatur −20 bis +55 °C, relative Luftfeuchte 5 bis 95 Prozent, Einsatz bis 4.000 m Höhe mit Leistungsabsenkung oberhalb von 2.000 m.

Anschluss und Inbetriebnahme führt eine Elektrofachkraft aus. Anmeldung beim Netzbetreiber und Eintragung im Marktstammdatenregister sind vorgeschrieben.

Auf einen Blick

Batterie und Aufbau

Anschluss und Kommunikation

Gehäuse und Umgebung

Sicherheit und Zulassungen

Hinweis: Wechselrichter, SmartGuard Backup-Box und Wandhalterung sind nicht im Lieferumfang enthalten. Der Turm ist voll bestückt – eine Erweiterung ist nur über zusätzliche Speichertürme und einen dafür freigegebenen Wechselrichter möglich.

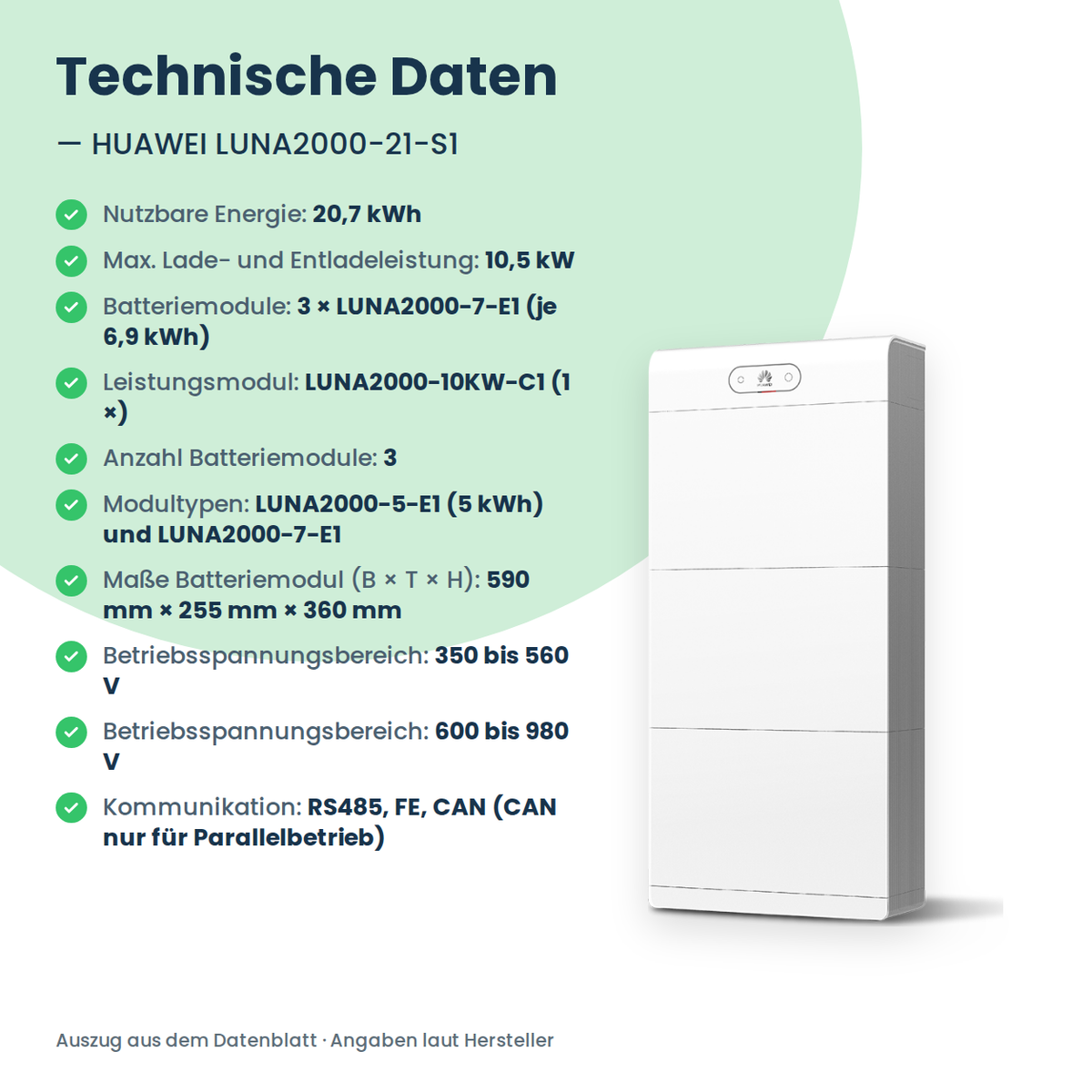

Technische Daten: Huawei – Datenblatt LUNA2000-5/7/10/12/14/15/17/19/21-S1 (PDF)
