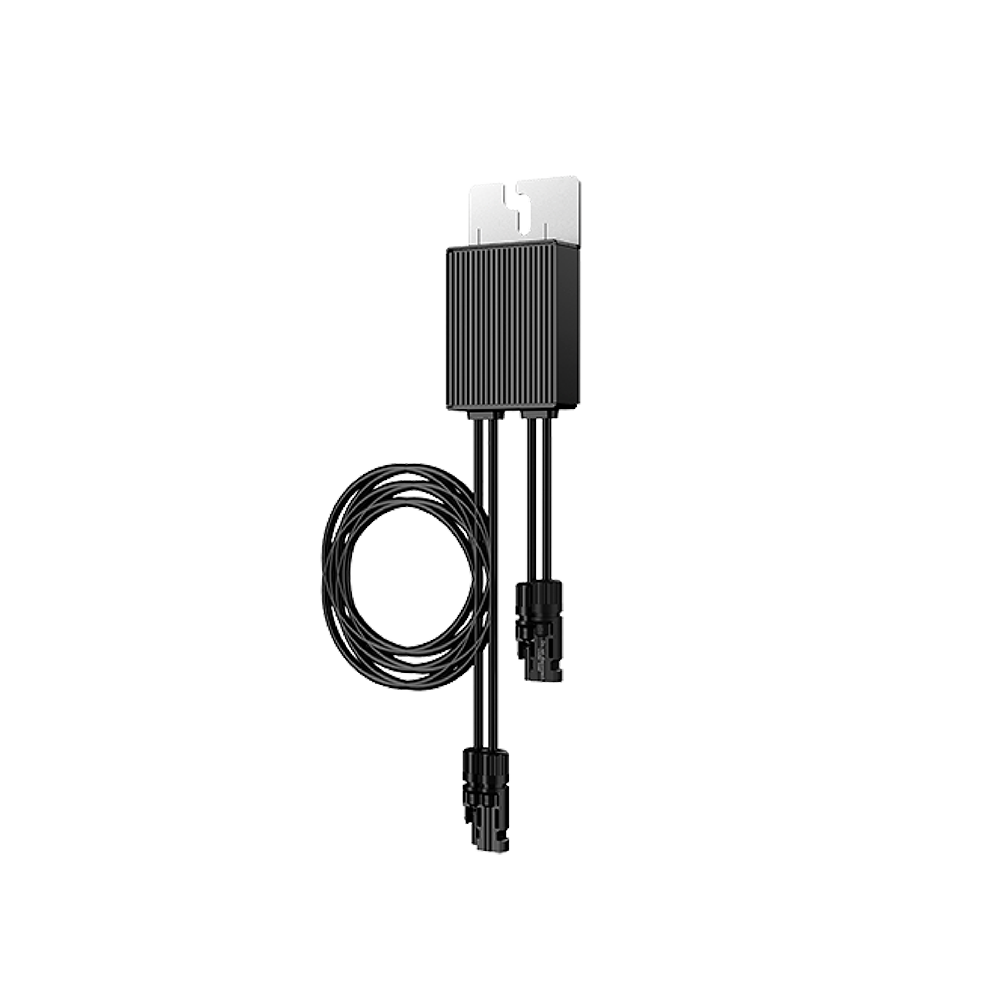

HUAWEI SUN2000-450W-P2 – vermogensoptimalisator tegen schaduw en voor meer veiligheid

In een paneelstreng zijn alle panelen in serie geschakeld. Dat betekent: het zwakste paneel bepaalt hoeveel stroom er vloeit. Valt de schaduw van een schoorsteen op één enkel paneel, dan trekt dat de andere mee omlaag – ook als die in de volle zon staan.

De SUN2000-450W-P2 wordt achter een individueel zonnepaneel geplaatst en ontkoppelt het elektrisch van de rest van de streng. Een vermogensoptimalisator regelt zijn paneel op diens eigen optimale werkpunt en geeft het vermogen aangepast aan de streng door. Het beschaduwde paneel levert dan wel minder – maar het remt de andere niet meer af.

De tweede reden voor optimalisatoren heeft niets met opbrengst te maken: zodra de omvormer wordt uitgeschakeld of de verbinding wegvalt, gaat de uitgangsspanning van elke optimalisator naar 0 V. De streng staat dan niet meer onder honderden volt gelijkspanning – voor brandweer, dakdekkers en iedereen die later aan het paneelveld werkt, een duidelijk verschil.

Alle voordelen in één oogopslag

• 450 W nominaal ingangsvermogen – geschikt voor de meeste gangbare paneelformaten
• 99,5 % maximaal rendement, 99,0 % gewogen – het eigen verbruik valt nauwelijks op
• Uitschakeling naar 0 V uitgangsspanning per optimalisator wanneer de omvormer uit is
• Monitoring per paneel in de FusionSolar-app in plaats van alleen strengwaarden
• Automatische paneelmapping in minder dan 5 seconden – geen handmatige toewijzing bij de ingebruikname
• Vlamboogdetectie per paneel in combinatie met de omvormer
• Gedeeltelijke en volledige optimalisatie mogelijk met hetzelfde toestel
• Uitgangsbypass: een defecte optimalisator wordt in de streng overbrugd, de rest blijft werken
• IP68 en −40 tot 85 °C – gebouwd voor decennia onder het paneel
• Slechts 0,6 kg inclusief kabels, MC4-connectoren aan beide zijden

Gedeeltelijke optimalisatie: alleen waar het nodig is

U hoeft niet het hele dak uit te rusten. Huawei noemt dat "One Fits All": dezelfde optimalisator werkt zowel in een volledig geoptimaliseerde installatie als als individuele aanvulling. Bij gedeeltelijke optimalisatie volstaat één enkele optimalisator, zolang de streng de minimale startspanning van de omvormer sowieso bereikt.

Bij volledige optimalisatie – dus wanneer elk paneel een optimalisator krijgt – gelden minimum- en maximumaantallen per string, omdat de startspanning van de omvormer anders niet wordt bereikt of de grens wordt overschreden. Op een SUN2000-30/36/40KTL-M3 zijn dat 6 tot 25 optimalisatoren per string bij maximaal 12.000 W, op een SUN2000-12-20KTL-M2 6 tot 35 optimalisatoren bij eveneens 12.000 W.

Past de optimalisator bij mijn panelen?

Drie waarden zijn doorslaggevend. Ten eerste het paneelvermogen: het STC-nominaal vermogen van het paneel mag de 450 W nominaal ingangsvermogen niet overschrijden – panelen met tot +5 % vermogenstolerantie zijn toegestaan. Ten tweede de stroom: maximaal 14,5 A kortsluitstroom aan de ingang. Ten derde de spanning: absoluut maximaal 80 V, geregeld wordt in het bereik van 10 tot 80 V. Voor panelen ruim boven 450 W is er met de SUN2000-600W-P een groter model.

Op welke omvormers hij werkt

De datasheet van de optimalisator vermeldt de reeksen SUN2000-2/3/3.68/4/4.6/5/6KTL-L1, SUN2000-3/4/5/6/8/10KTL-M1, SUN2000-12/15/17/20KTL-M2 en SUN2000-30/36/40KTL-M3 als compatibel. Daarnaast noemt Huawei de SUN2000-450W-P2 in de datasheet van de hybride reeks SUN2000-12/15/17/20/25K-MB0 als vrijgegeven optimalisator. De communicatie verloopt via MBUS, dus via de bestaande DC-kabels – er zijn geen extra datakabels nodig.

Montage onder het paneel

Standaard wordt de optimalisator met een schroef van 8 mm op het montagesysteem bevestigd, optioneel met passend toebehoren aan het paneelframe geklemd. De ingangskabel is 0,15 m lang, de uitgangskabel 1,3 m – dat volstaat voor panelen in liggende en staande opstelling. Beide uiteinden hebben MC4-connectoren. Een optimalisator weegt 0,6 kg en meet 75 × 140 × 28 mm.

In één oogopslag

Ingang en uitgang

Stringconfiguratie bij volledige optimalisatie

Opmerking: dit artikel omvat één enkele optimalisator – voor volledige optimalisatie heeft u er één per paneel nodig. De klembevestiging aan het paneelframe is een accessoire en niet inbegrepen. Controleer vóór de bestelling of paneelvermogen en kortsluitstroom binnen de grenswaarden liggen en of uw omvormer op de compatibiliteitslijst staat. De montage in het paneelveld hoort thuis in de handen van een erkend elektricien.

Technische gegevens: Huawei – datasheet Smart PV-optimalisator SUN2000-450W-P2/600W-P (PDF)
